Номер детали: LCD1602A
Упаковка/корпус: ЖК-дисплей
Упаковка/корпус: ЖК-дисплей
Описание:
1602 А инструкции
1602 А инструкции
Руководство пользователя LCD USES
(1) Подвести итог
(2) размер формы
(3) модуль в основном описание аппаратного обеспечения
(4) внешний интерфейсный модуль
(5) командные инструкции
(6) последовательность операций чтения и записи
(7) инициализация программного обеспечения
Подведем итог
HJ1602A - это ЖК-дисплей промышленного типа, который также может показывать, что 16 x02, а именно
32 персонажа. (16 столбец 2 строка)
Второе: размер модуля (на фото)
Три:
Таблица характеристик трехконтактного интерфейса
Символы цифр закрепите булавку, которую закрепите. Символы цифр, которые
14: таблица команд управления
1602 ЖК-модуль чтения и записи, а также работа экрана и световой маркировки
операции осуществляются с помощью инструкций программирования. (примечание: 1 для высокого
Уровень, 0 для низкого уровня)
Инструкция 1: чистый дисплей, код инструкции 01 H, курсор сбрасывается на адрес.
00 положение H.
Инструкция 2: сброс курсора, возврат курсора к адресу 00 H.
Инструкция 3: курсор и режим отображения I/D: направление движения курсора, высокое
уровень перемещается вправо, нижний уровень перемещается влево S: все на экране
Текст перемещается влево или вправо. Высокий уровень сказал, что эффективен, низкий уровень
является недействительным.
Инструкция 4: управление переключателем дисплея. D: контролировать общее отображение открытия и закрытия,
высокий уровень говорит открыть дисплей, низкий уровень говорит закрыть показать
И C: открытие и закрытие для управления курсором, высокий уровень говорит курсору, низкий
уровень сказал, что курсора нет B: управлять ли миганием курсора,
Высокий уровень мигает, низкий уровень не мерцает.
Команда 5: сдвиг курсора или дисплея S/C: высокое напряжение в обычное время
Текст мобильных дисплеев, низкий электрический обычно перемещают курсор.
Команда 6: команда настройки функции DL: высокое потребление электроэнергии в обычное время для
четыре автобуса, низкое электричество в обычное время для восьми автобусов N: низкое электричество в
обычное время для одной строки
Дисплей, высокий электрический ток обычно отображается на дисплее F: низкий уровень электричества в обычное время
Отображение 5 x 7 символов точечной матрицы, высокий электрический обычно отображает 5 x 10 точек
матричные символы.
Команда 7: Настройки адреса ОЗУ символьного генератора.
Инструкция 8: Настройка адреса DDRAM.
Инструкция 9: прочитать сигнал «занято» и адрес курсора. BF: знак «занято»,
высокий уровень сказал, что занят, на этот раз модуль не может получать команды или
Данные, если для низкого уровня не занято, говорят.
Директива 10: записать данные.
11 инструкций: прочитать данные.
5. Таблица основной последовательности операций.

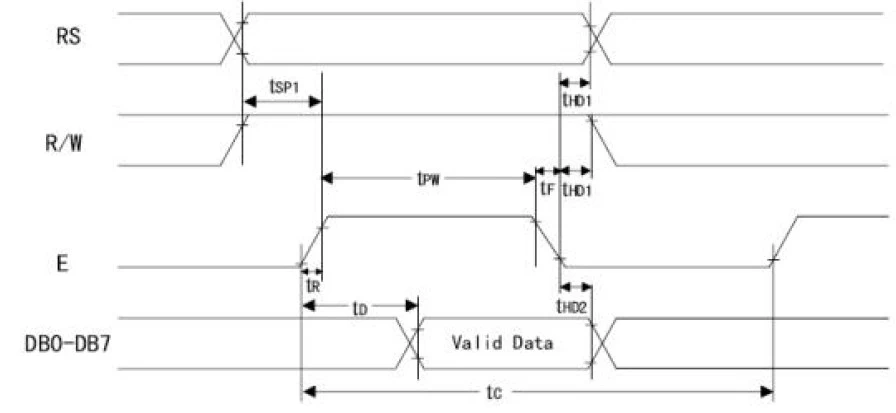

График: последовательность операций чтения
График: последовательность операций записи
1602 Сопоставление адресов ЖК-ОЗУ и стандартный список слов
Модуль жидкокристаллического дисплея является медленным устройством отображения, поэтому при исполнении каждый
Перед инструкцией необходимо подтвердить, что модуль занят, низкий уровень электроэнергии
Квартира, сказали, не занята, иначе это сбой инструкции. Чтобы отобразить символ перед отображением адреса ввода символа, также используется модуль Tell в
Где отображать характер.
6. Адрес внутреннего дисплея 1602 (на фото)
Например, во второй строке адрес первого символа равен 40 H, поэтому независимо от того, написано ли
40 H может непосредственно указывать на позиционирование курсора во второй строке.
Первая позиция персонажа? Так что нет, потому что этот адрес для запроса, когда верх
биты D7 постоянные для высокого уровня 1, поэтому
Фактические данные записи должны быть 01000000 B (40 H) + 10000000 B (80 H) = 11000000.
Б (С0Н).
В ЖК-модуле при инициализации сначала выставляется его режим отображения, в ЖК-модуле
отображение символов происходит автоматически, когда курсор перемещается вправо,
Без вмешательства человека. Каждый раз, прежде чем судить об инструкциях по вводу, ЖК-дисплей
модуль в пользу государства.
1602 ЖК-модуль внутреннего характера происходит хранение
